Transformadores de Média Tensão

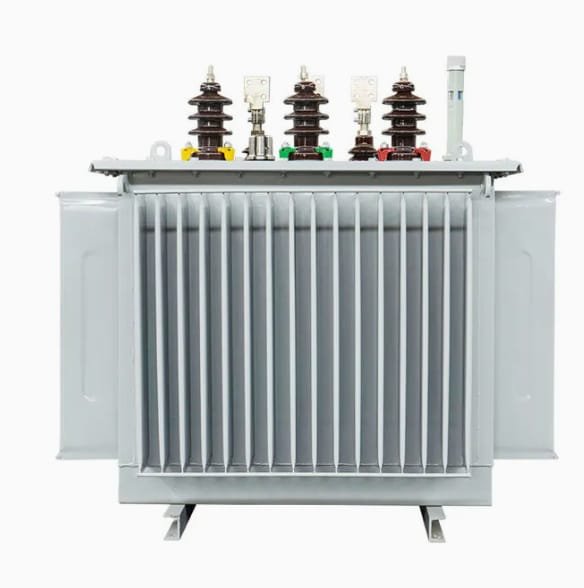

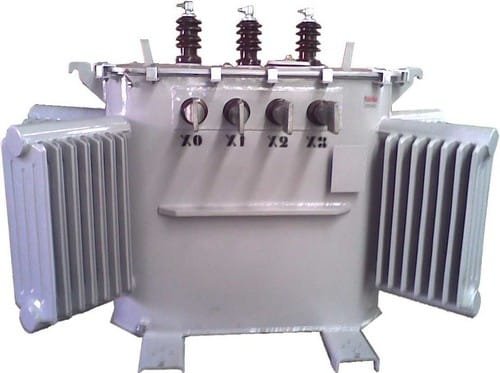

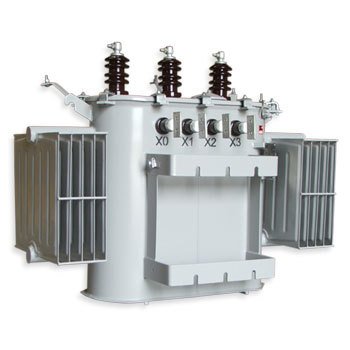

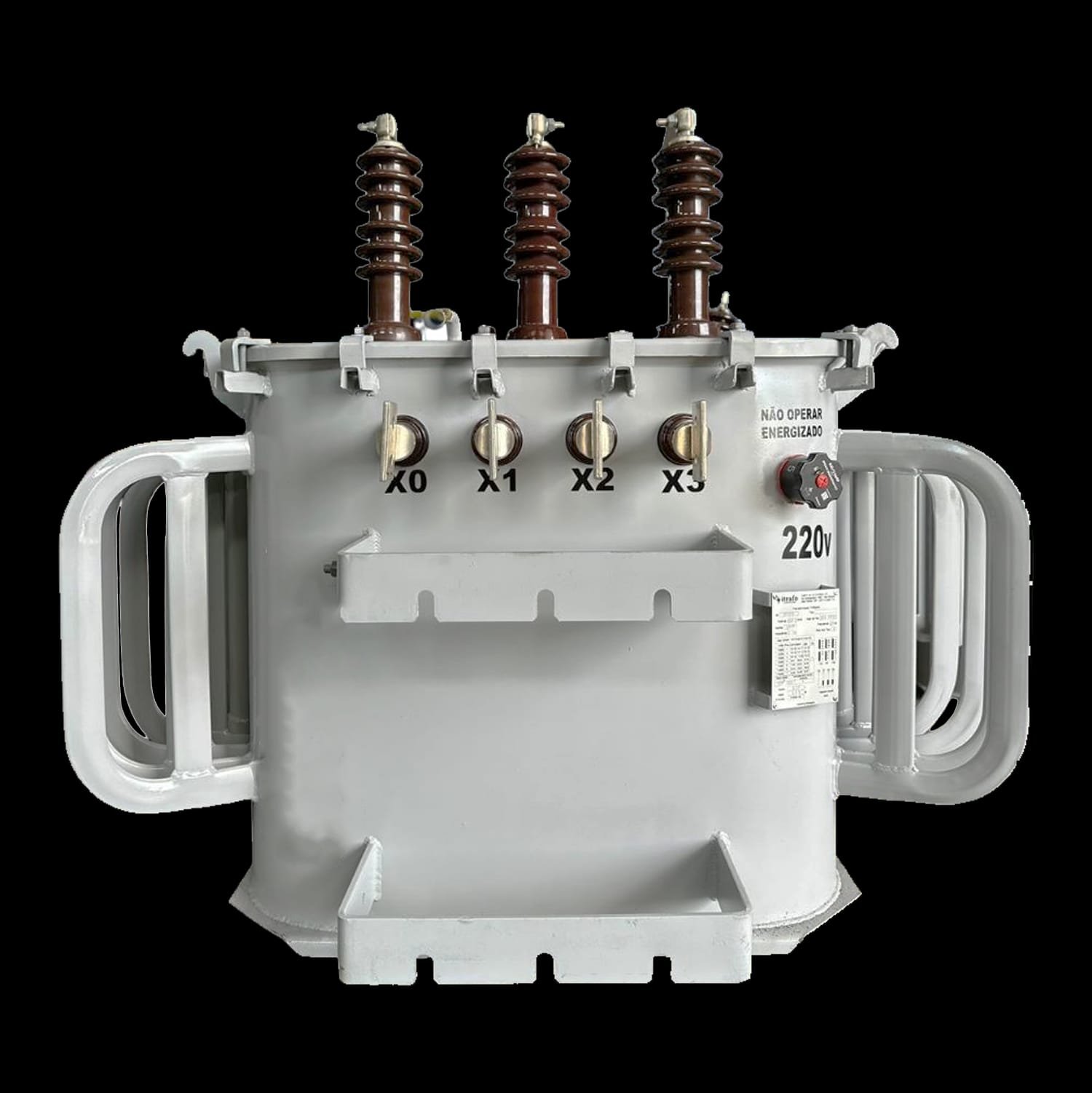

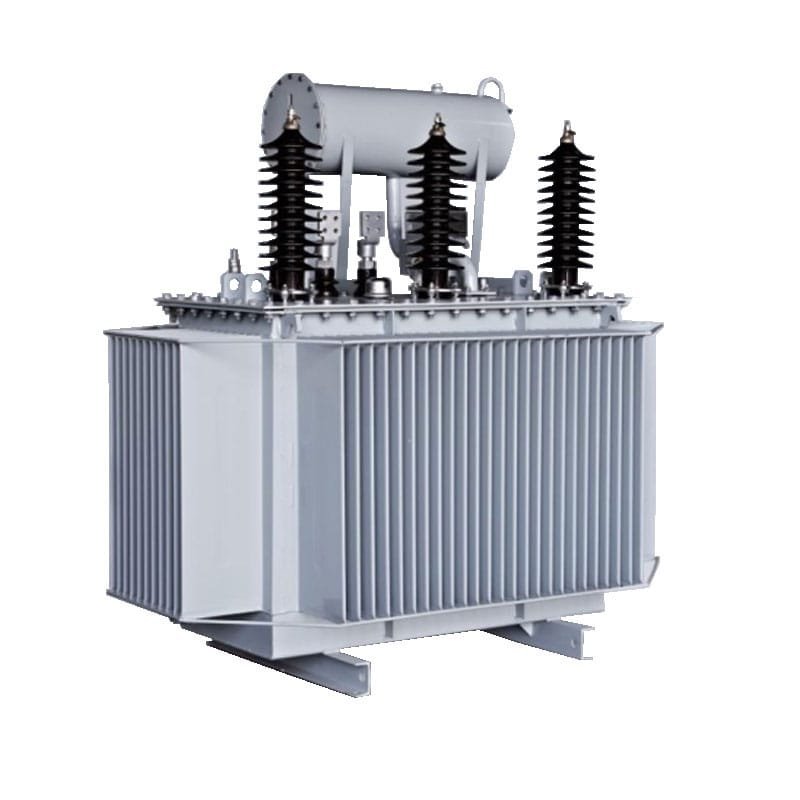

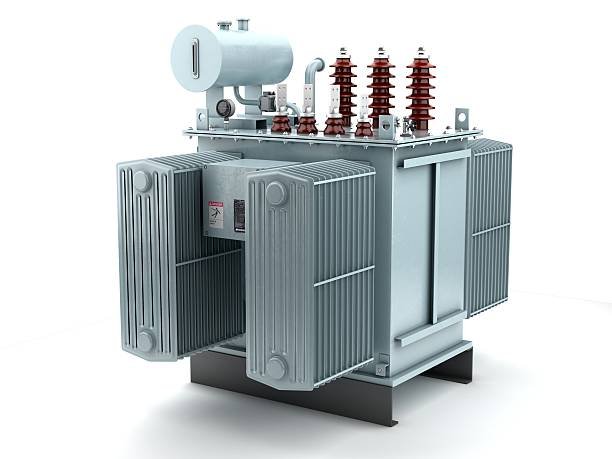

Transformador a Óleo – Classe de Média Tensão

Classe de tensão: 15 kV, 25 kV e 36 kV

O transformador a óleo de média tensão é um equipamento amplamente utilizado em aplicações industriais, comerciais e de infraestrutura, destinado à elevação ou redução de tensão nas classes de 15 kV, 25 kV e 36 kV. Sua refrigeração e isolação elétrica são realizadas por meio de óleo isolante, garantindo elevada robustez mecânica, excelente dissipação térmica e alta confiabilidade operacional.

Por característica construtiva, o transformador a óleo possui grau de proteção IP54, uma vez que o tanque deve ser totalmente vedado para conter o óleo isolante, impedindo vazamentos e a entrada de contaminantes externos.

Tipos de óleo isolante

• Óleo mineral: solução tradicional, com excelente desempenho térmico e custo mais competitivo.
• Óleo vegetal (éster natural): alternativa ambientalmente mais sustentável, biodegradável, com maior ponto de fulgor e melhor comportamento em termos de segurança contra incêndio.

Principais características

• Classe de tensão: 15 kV, 25 kV e 36 kV
• Refrigeração natural ou forçada, conforme projeto
• Alta capacidade de sobrecarga momentânea
• Estrutura metálica robusta e resistente
• Grau de proteção padrão IP54

Locais de instalação

O transformador a óleo permite instalação em ambientes mais rústicos e robustos, como:

• Subestações externas
• Pátios industriais
• Áreas abertas ou semiabertas
• Ambientes com poeira, umidade e variações climáticas

Não exige ambiente "clínico", sendo ideal para aplicações severas, onde robustez e resistência são fatores críticos.

Acessórios padrão de média tensão

(conforme aplicação)

• Buchas de média tensão
• Comutador de derivação (tap changer) a vazio ou sob carga
• Relé de gás (Buchholz)
• Indicador de nível de óleo
• Termômetro de óleo e/ou enrolamento
• Válvula de alívio de pressão
• Dreno de óleo
• Controladores e sensores para monitoramento térmico e energético

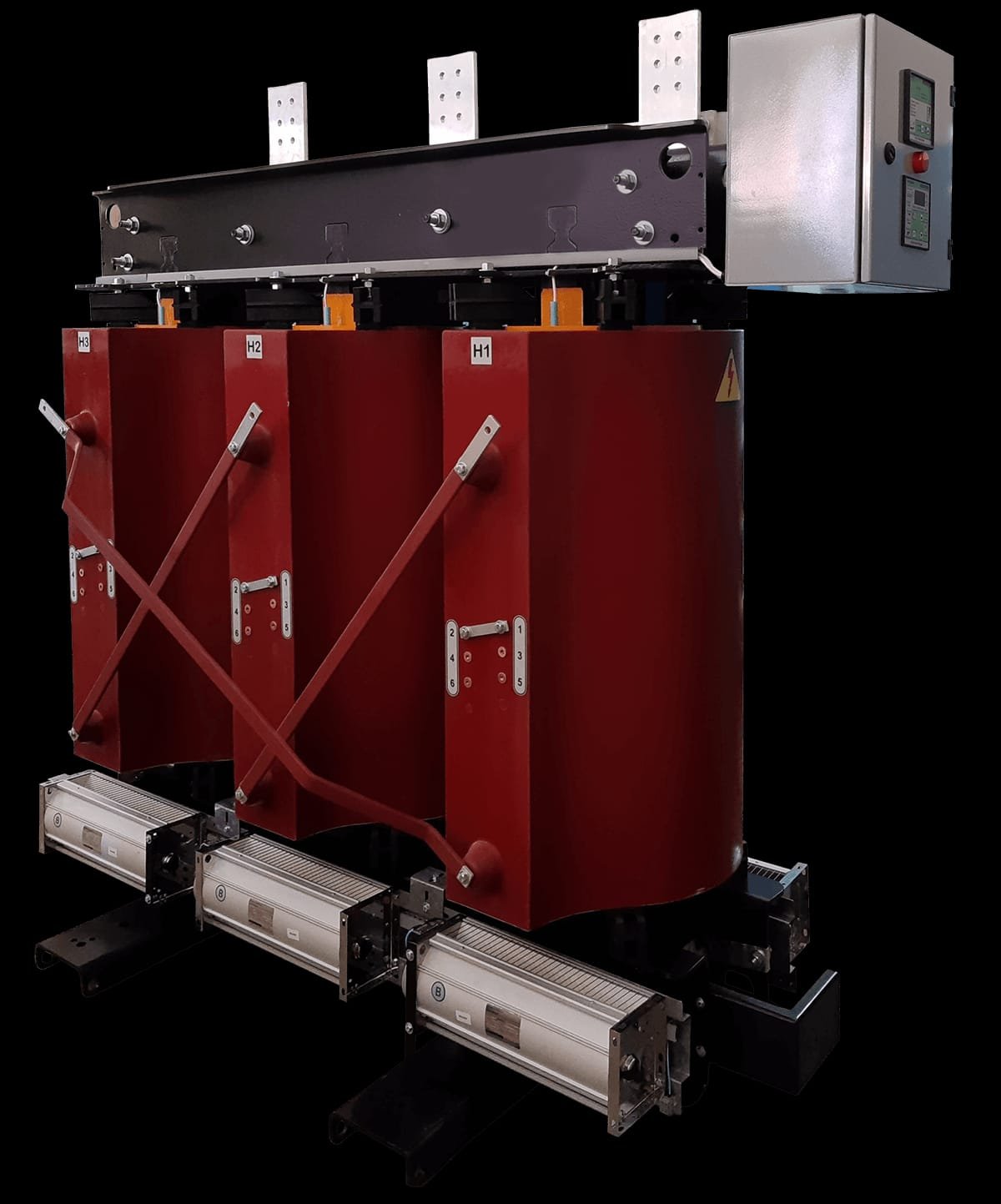

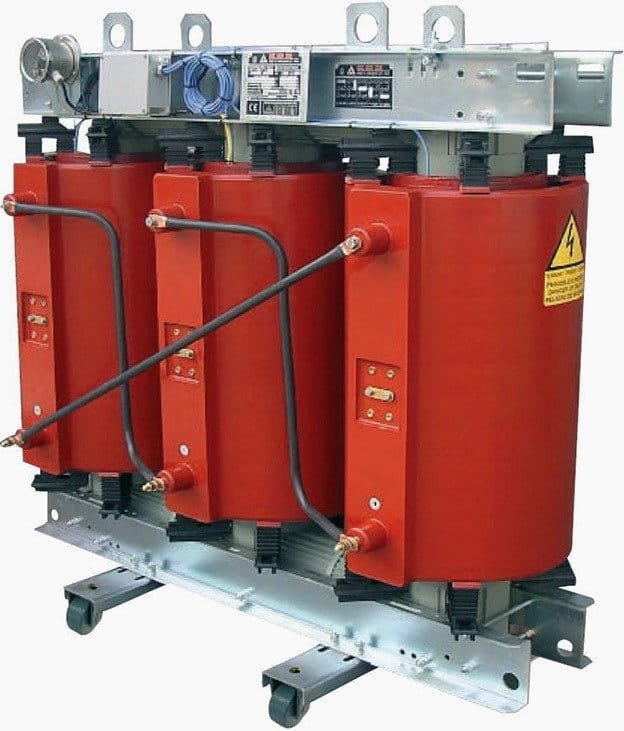

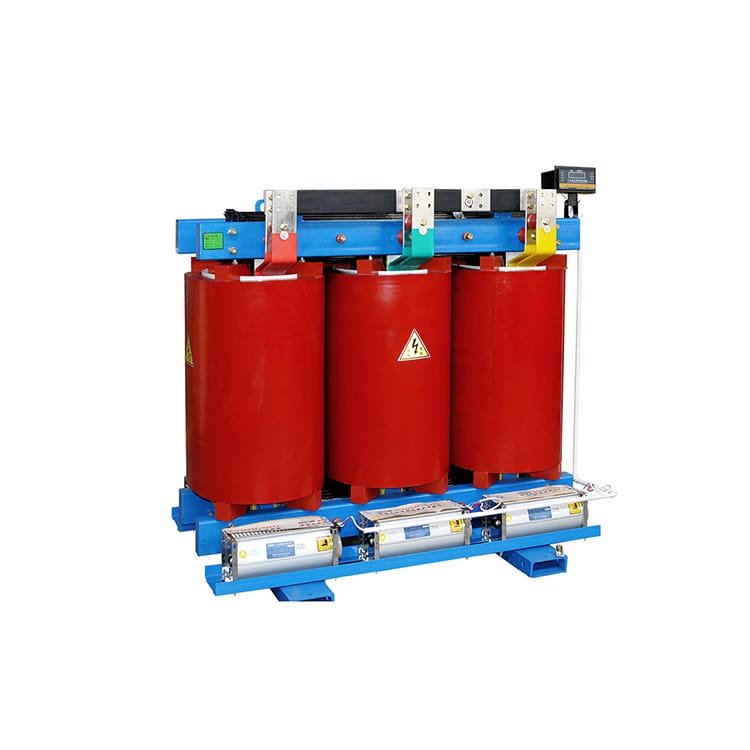

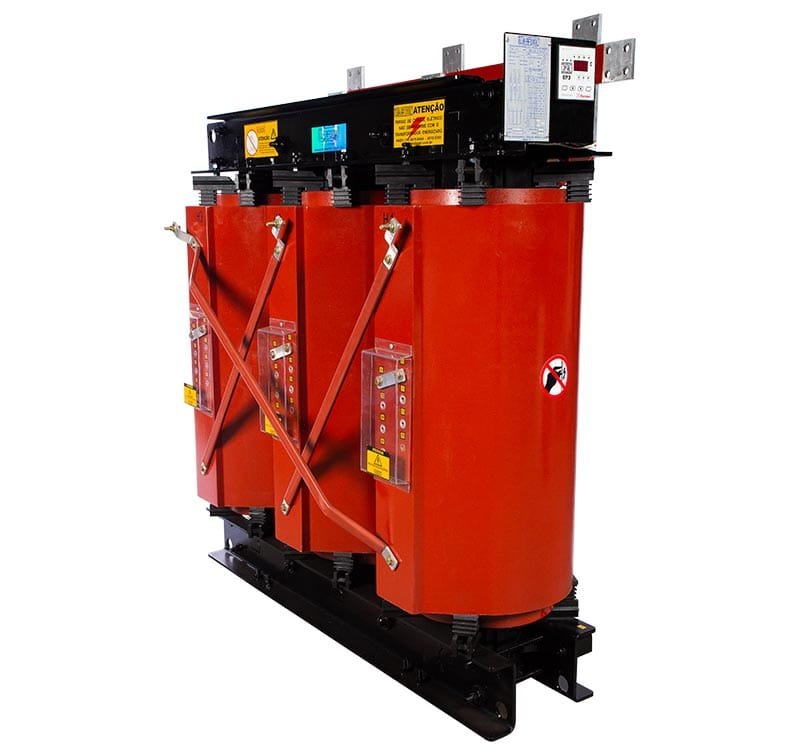

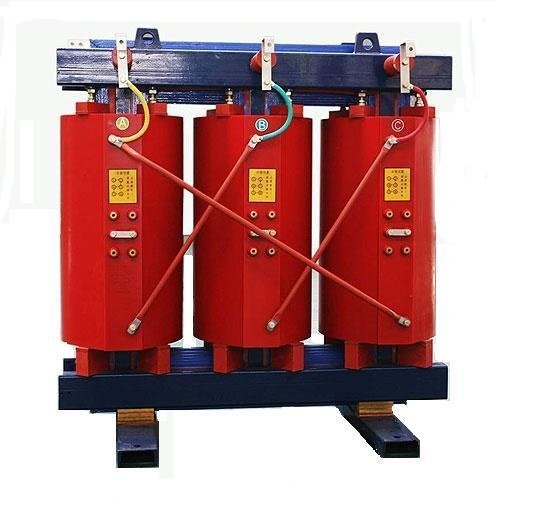

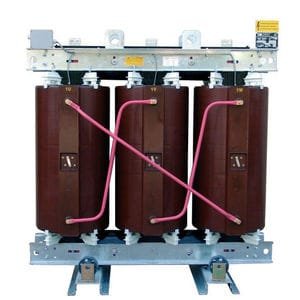

Transformador a Seco – Encapsulado em Resina Epóxi

Classe de tensão: 15 kV, 25 kV e 36 kV

O transformador a seco encapsulado em resina epóxi é uma solução moderna e segura para aplicações em média tensão nas classes de 15 kV, 25 kV e 36 kV. Seus enrolamentos são totalmente encapsulados em resina, eliminando o uso de óleo isolante e reduzindo riscos ambientais e de incêndio.

Esse tipo de transformador oferece diferentes graus de proteção, impactando diretamente no custo e no local de instalação:

• P00 (aberto)
• IP21
• IP54

Quanto maior o grau de proteção, maior o nível de encapsulamento e, consequentemente, maior o valor do equipamento.

Principais características

• Classe de tensão: 15 kV, 25 kV e 36 kV
• Isolação sólida em resina epóxi
• Refrigeração a ar
• Baixa propagação de chamas
• Operação silenciosa e limpa

Locais de instalação

O transformador a seco exige um ambiente muito mais controlado ("clínico") em comparação ao transformador a óleo, especialmente nas versões P00 e IP21. É indicado para:

• Salas elétricas internas
• Centros comerciais
• Hospitais
• Data centers
• Prédios corporativos
• Ambientes com presença de pessoas

Para instalações mais severas, o transformador a seco pode ser fornecido com IP54, permitindo aplicação em ambientes com poeira e umidade, porém com custo superior.

Acessórios padrão de média tensão

• Buchas de média tensão
• Sensores de temperatura nos enrolamentos
• Relés e controladores térmicos
• Ventilação forçada (opcional)
• Sistemas de monitoramento elétrico
